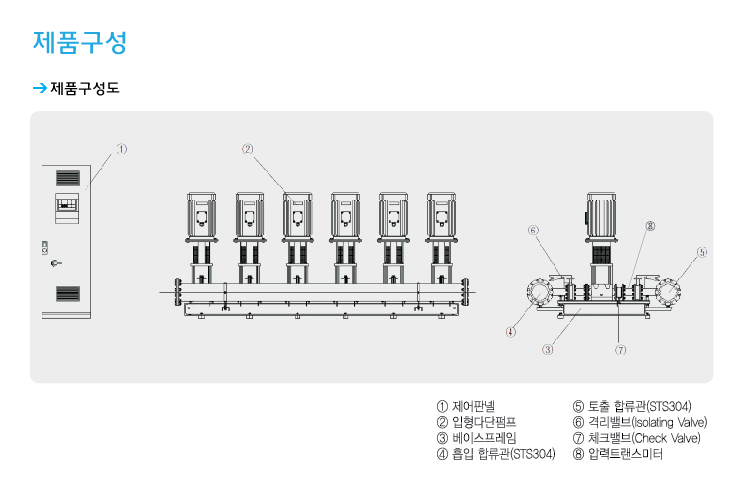

홈 > 제품소개 > 부스터펌프시스템 > 제품구성도


유량구분 1.6~5.0㎥ / H 3.0~10㎥ / H 6.0~10㎥ / H
펌프구경 25A 32A 40A
제어펌프수 2Pump 3Pump 4Pump 5Pump 6Pump 2Pump 3Pump 4Pump 5Pump 6Pump 2Pump 3Pump 4Pump 5Pump 6Pump
흡,토,출
합류관 구경		 50A 65A 80A 50A 65A 80A 100A 80A 100A

유량구분 10~27㎥ / H 13~33㎥ / H 18~45㎥ / H
펌프구경 50A 50A 65A
제어펌프수 2Pump 3Pump 4Pump 5Pump 6Pump 2Pump 3Pump 4Pump 5Pump 6Pump 2Pump 3Pump 4Pump 5Pump 6Pump
흡,토,출
합류관 구경		 80A 100A 125A 150A 125A 150A 200A 150A 200A

유량구분 25~65㎥ / H 36~95㎥ / H 55~125㎥ / H
펌프구경 80A 100A 100A
제어펌프수 2Pump 3Pump 4Pump 5Pump 6Pump 2Pump 3Pump 4Pump 5Pump 6Pump 2Pump 3Pump 4Pump 5Pump 6Pump
흡,토,출
합류관 구경		 150A 200A 250A 200A 250A 300A 250A 300A 350A

* 흡입측 손실이 많거나 (배관이 길거나, 굽음이 있는 경우) 유량 변화폭이 큰 경우는
펌프의 흡입 구경보다 큰 배관을 사용하시기 바랍니다.
